G74 R e ;
G74 X(U) Z(W) PΔi QΔk R Δd F ;

• e：退刀量(Z軸向切削Δk的退刀量)←可由系統參數#4011設定
• X：B點之X軸座標(直徑值)
• Z：C點之Z軸座標
• U：A點至B點之增量值（直徑）
• W：A點至C點之增量值
• Δi：X軸每一回切削之移動長度(以半徑值表示，正值)
• Δk：Z軸每一回之切削深度 (正值)
• Δd：切削至終點，X軸向之退刀量(原路徑退回則此值為零)
• F：進給率

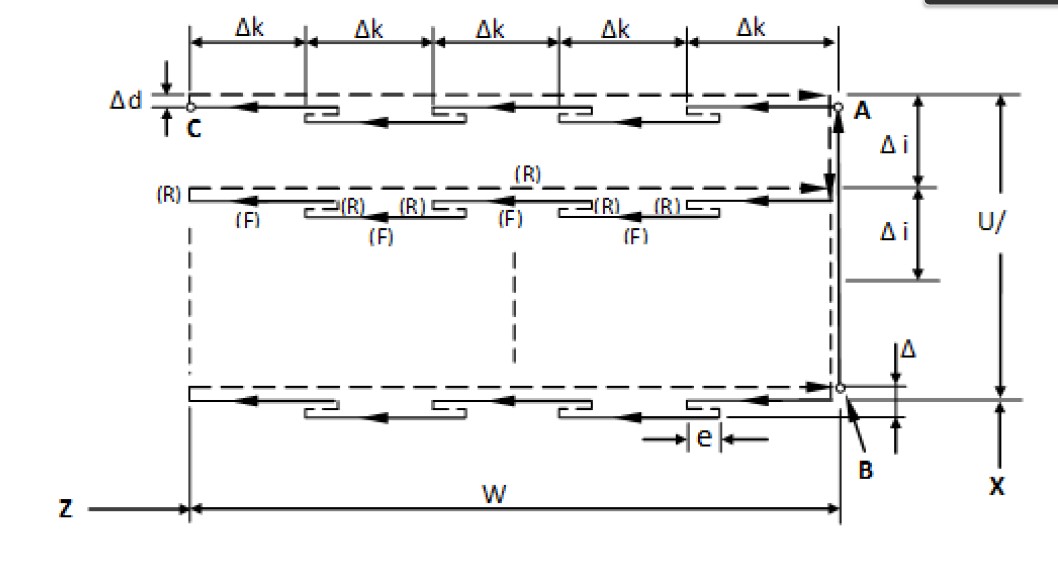

G74指令為端面(Z軸)啄式加工循環，用於工件端面之溝槽切削或Z軸向啄式鉆孔循環;此指令執行 後，Z軸向每切削k距離，即作e量之退刀，因而不僅可作工件端面溝槽及外徑之斷續切削，也可用 於工件之深孔鉆削之工作。

1. 循環前先將刀具快速定位至A點(起始點);
2. 執行G74後，切削刀具將由A點開始以啄式切削，每進刀Δk距離，即退刀e距離，切削至C
3. 點，(再X軸向逃離Δd距離後)，然後快速退刀至平行相鄰起始點之位置;
4. 接著刀具再X軸向移動Δi距離，繼續相同的動作循環，最後到加工終點B點，刀具將自動由B
5. 點回歸到A點，等待下一次循環切削。

1. e及Δd用於參數R指定，有下 X 或 Z 時，R 表示是X 軸退刀量 。
2. G74 後面只有 R 參數，表示是 Z 軸方向退刀量，此為模式 G 碼，下過一次以後，此程式內
3. 一直有效，換新程式則消失。
4. QΔk 的值不設定，啄式動作取消，一次車到 Z 軸終點座標。

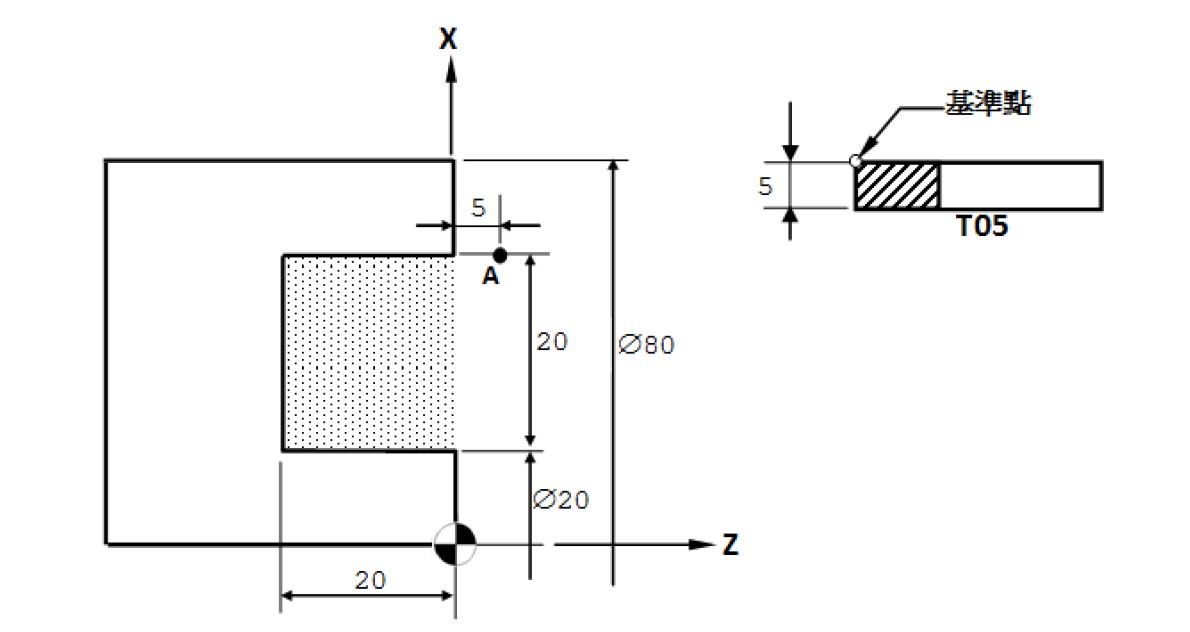

T05; //使用5號刀具
G50 S1000; //最高轉速限制 1000 rpm
G96 S100 M03; //周速一定，表面速度 100 m/min，主軸正轉
M08; //打開切削劑
G00 X60.0 Z5.0;//快速定位至A點
G74 R1.0;
G74 X30.0 Z-20.0 P4.0 Q8.0 F0.1;
//執行端面(Z軸)啄式加工循環，每回進刀8.0 mm後，
//退刀1.0 mm，一循環後X軸移動4.0 mm，進給率 0.1mm/rev
M09; //關閉切削劑
G28 X100.0 Z30.0;//刀具快速移動至指定中間點，再回歸至
//機械原點
M05; //主軸停止
M30; //程式結束

T05;
M04 S1000;
G00 X30.;
Z2.;
G74 R0;
G74 X29. Z-20. P5. Q8. R3. F0.2;
G01 X30. F0.1;
G00 Z1.;
X29.;
G01 Z-20. F0.06;
X30. F0.1;
G00 X30.;
Z5.;
T00;
M05;
M30;
